Схемы подключения

Представлены схемы электросчетчиков:

А также схема интерфейсного кабеля.

Порядок подключения

  1. Зарегистрировать модем на вашей личной странице в информационной системе ugrey.ru (если у вас еще нет личной страницы, необходимо ее создать, заполнив простую форму регистрации)
  2. Добавить на личной странице счетчики, которые, вы хотите подключить к системе.
  3. Установить модем:
    1. Вставить SIM карту в модем UGREY.
    2. Подсоединить антенну.
    3. Подсоединиться интерфейсным кабелем к счетчику(ам) в соответствии со схемой подключения.
    4. Подсоединить блок питания.
    5. Наблюдать включение всех индикаторов на передней панели модема.
  4. Наблюдать данные со счетчиков на личной странице информационной системы ugrey.ru.
Меркурий 200
Меркурий 200
Меркурий 203.2T
Меркурий 203.2T
Меркурий 206
Меркурий 206
Меркурий 230
Меркурий 230
Меркурий 233
Меркурий 233
Меркурий 234
Меркурий 234
Меркурий 236
Меркурий 236
Энергомера СЕ102M R5
Энергомера СЕ102M R5
Энергомера СЕ102 R5.1
Энергомера СЕ102 R5.1
Энергомера СЕ102 R8
Энергомера СЕ102 R8
Энергомера СЕ102 S6
Энергомера СЕ102 S6
Энергомера СЕ102 S7
Энергомера СЕ102 S7
Энергомера СЕ301, СЕ303
Энергомера СЕ301, СЕ303

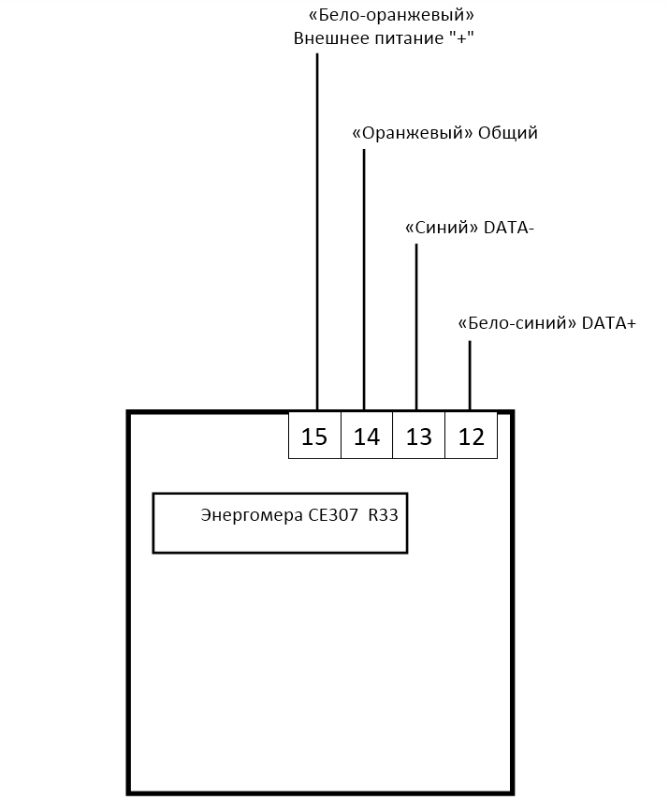

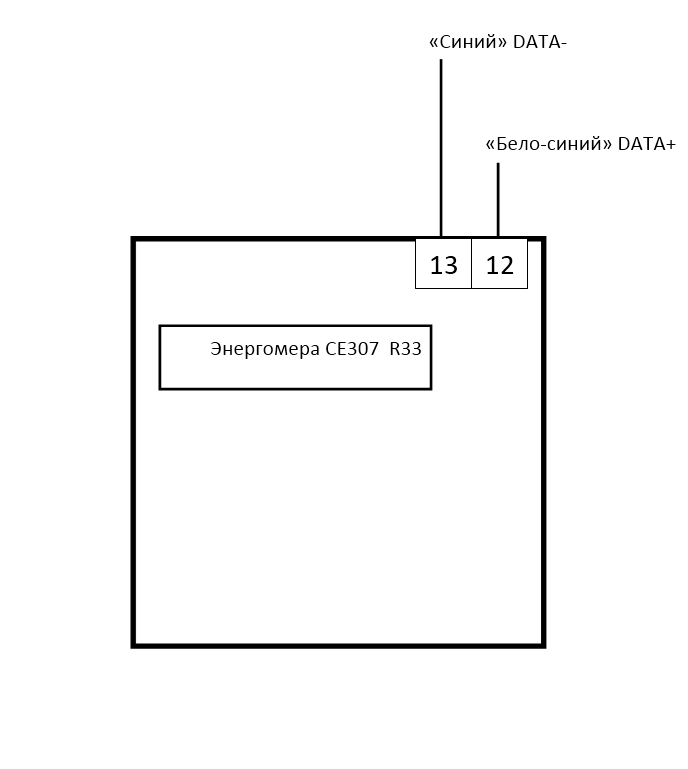

НЗиФ ПСЧ-4TM
НЗиФ ПСЧ-4TM
НЗиФ СЭТ-4TM
НЗиФ СЭТ-4TM
БЕТАР ЭСО-211
БЕТАР ЭСО-211
НЕВА МТ 313
НЕВА МТ 313
НЕВА СТ 412
НЕВА СТ 412
НЕВА МТ 124 (123)
НЕВА МТ 124 (123)
НЕВА МТ 324 (323)
НЕВА МТ 324 (323)
Берегун 1-2 (белый)
Берегун 1-2 (белый)
Берегун 3-1 (красный)
Берегун 3-1 (красный)

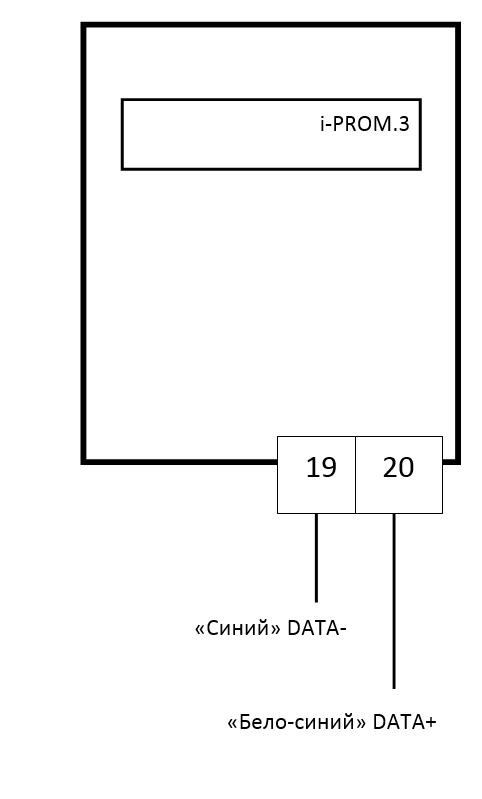

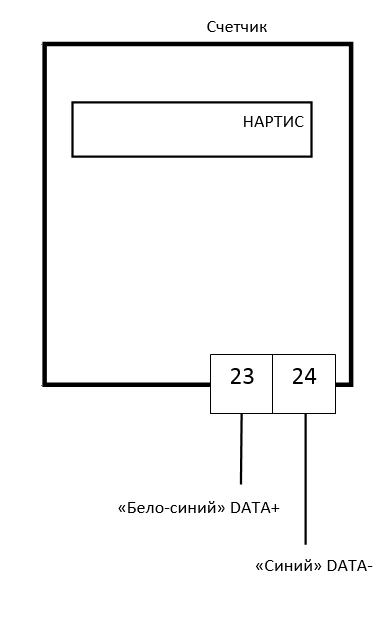

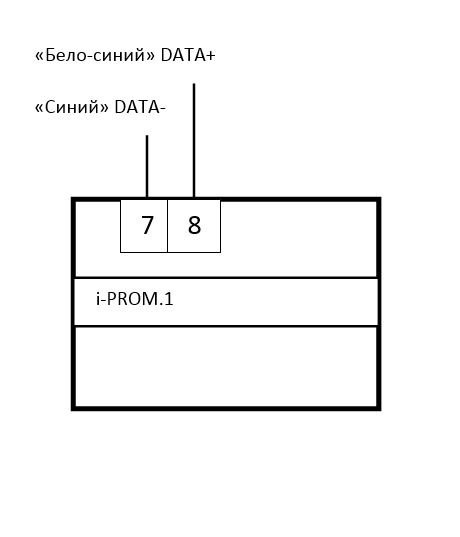

Интерфейсный кабель для связи со счётчиком
Интерфейсный кабель для связи со счётчиком
Схема разъема интерфейсного кабеля
(при необходимости самостоятельной сборки дополнительного интерфейсного кабеля)
Схема разъема интерфейсного кабеля
